產品簡介：

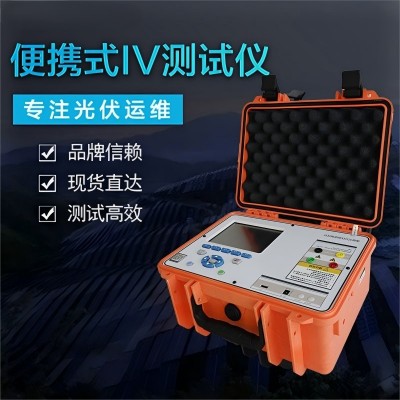

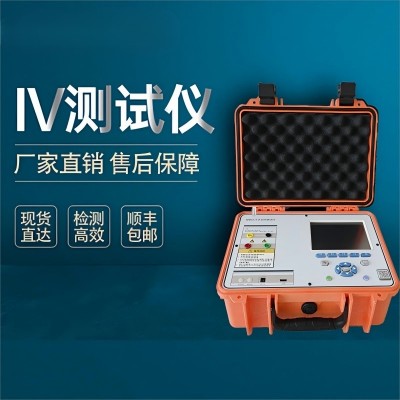

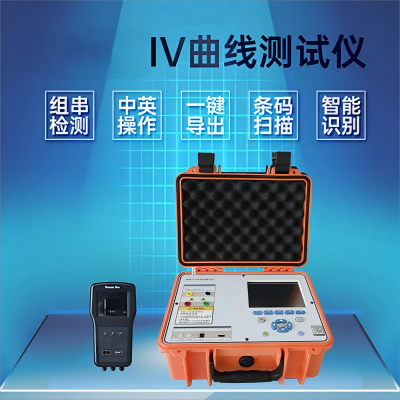

靈珀太陽能光伏組件測試儀 IV檢測儀LP-IV20是一款專業光伏檢測設備，用于太陽能電池組件的I-V特性測試與分析。采用高精度測量技術，可快速獲取組件的關鍵性能參數，并支持戶外強光環境下的穩定操作。其輕便設計結合智能化操作界面，便于現場高效檢測與數據管理，適用于光伏電站運維、生產質檢及科研實驗等領域，為系統性能評估、設備狀態診斷及發電收益分析提供測量依據，是保障光伏電站全生命周期發電品質與投資回報的理想選擇。
產品優勢：
1.0~1500V高精度曲線測試
2.STC標稱參數轉化測試，可快速的切換不同規格組件參數
3.組件條碼掃描功能，檢測數據自動匹配組件條碼并可對應打印
4.可連續性測試光伏電池IV數據
5.可實時檢測當前組件/組串的累積發電量值
6.具備環境溫度檢測、電池板溫度檢測等環境檢測功能
7.支持光伏電池片的戶外驗證
8.長達8H持續續航
產品應用場景：
靈珀太陽能光伏組件測試儀 IV檢測儀LP-IV20是光伏領域高效運維與精準檢測的專業工具，主要應用于三大核心場景：在光伏電站運維中，可快速完成組件性能巡檢，精準識別功率衰減、隱裂、熱斑等故障問題，大幅提升電站診斷效率；在組件生產環節，作為出廠質檢的關鍵設備，確保每塊組件符合標準性能要求，嚴格把控產品質量關；在科研實驗領域，為新型光伏材料研發與工藝優化提供可靠的測試數據支持。該設備還特別適用于山地電站、漁光互補等特殊場景的測試需求，其強大的環境適應性和便攜性能，確保在各類復雜條件下都能獲得準確的測試結果。靈珀LP-IV20以其的測試性能與廣泛的適用性，成為光伏電站的核心測試工具，為光伏行業提供全生命周期的技術保障與價值提升。
規格參數 | |
產品型號 | LP-IV20 |
電壓 | 測量范圍：10V~1500V 測量精度：0.1V 測試準確度：±0.5%±0.2V |
電流 | 測量范圍：0.01A~30A 測量精度：0.001A 測試準確度：±0.5%±0.02A |
功率測試 | 重復性精度：±0.5%±3W 功率測試范圍：50W~45KW 轉換到STC下功率精準度：優于±3% |
溫度 | 環境溫度測量范圍：-30°C~100°C 電池溫度測量范圍：-30°C~100°C 溫度測試精準度：±1°C |
PR值 | 累計發電量監測：連續性組件與組串發電量監測并生成曲線 連續性測試：可設置 >30s 的間隔自動測試 輻照度監測：輻照度連續性監測并記錄生成曲線 PR值：自動生成PR值并生產PR曲線 存儲：U盤 |
IV測試 | 電流電壓功率：曲線生成 環境溫度：監測與記錄 背板溫度：監測與記錄 組件傾斜角：監測與記錄 條碼錄入：無線錄入 STC轉化：標稱功率轉化并生成曲線 校準值：組件模型創建與校準 |
輻照度 |
輻照度測量精度：優于±3% |
主機軟件 | 測試周期：20s 數據點：2048點 數據存儲：>2000數值 連續性測試：20s 條碼錄入：無線掃碼/手動錄入 中英文界面：通用 光伏組件型號數據庫：通用 |
APP無線軟件 | 平臺系統：安卓 無線控制功能：輻照度連接、主機連接、單次測試、連續性測試、pr測試、輻照度采集測試 輻照計控制：1～3臺輻照計 IP匹配設置連接 測試結果查看：IV曲線/電性能/STC數值實時查看 測試數據比對：可進行多組檢測數據比對性查看 主機數據導出：IV主機數據導出平板或U盤 PR測試數據管理：PR測試數據管理/導出/刪除/ 光伏Ai云：測試數據與PR數據可自動上傳光伏云備份 組件數據模型管理：新建、刪除、更新設備類各廠家組件模型 |
聯機拓展 | 擴展多機一鍵同步控制：多臺設備聯機同步監測不同組串iv連續性測試 |
硬件參數 | ||
類目 | 名稱 | 參數 |
主機參數 | 無線傳輸距離 | 100米 |
擴容存儲 | SD卡 | |
顯示屏 | 640x480，6.5英寸LED | |
供電方式 | 內置鋰電池/電源適配器 | |
電池參數 | 14.8V/4400mAH | |
電池續航 | 8小時 | |
尺寸 | 390x300x200mm | |
重量 | 5.8kg | |
工作溫度 | -10°C~50°C | |
存儲溫度 | -20°C~60°C | |
濕度 | 5~95%RH | |
輻照計參數 | 接口 | RS232串口，藍牙 |
重量 | 450g | |
電源 | 4節AAA電池 | |
溫度傳感器 | 標準 | 溫度檢測 |
配置清單 | ||||
序號 | 名稱 | 規格 | 數量 | 單位 |
1 | 主機 | 儀器測試主機 | 1 | 臺 |
2 | 輻照計 | 標準 | 1 | 臺 |
3 | 輻照計支架 | 標準 | 1 | 臺 |
4 | 溫度探頭套件 | 溫度傳感器 | 1 | 套 |
5 | 電源適配器 | 標準 | 1 | 個 |
6 | 測試套裝 | 香蕉頭測試線+鱷魚鉗 | 4 | 根 |
7 | 一轉二適配器 | 4米 | 1 | 個 |
8 | 售后資料 | 質?？?，合格證等 | 1 | 套 |
9 | 用戶手冊 | 標準 | 1 | 臺 |
10 | APP軟件套裝 | APP設備無線操作、數據分析、數據查看導出、云存儲、云分析、STC報告制作 | 1 | 套 |
